مرور تخصصی انرژی برقآبی (هیدروپاور)
نسخهی علمی، منسجم و مقالهوار؛ با نگارش پیوسته و حفظ جدولها و استایل
چکیده
انرژی برقآبی، قدیمیترین منبع برق تجدیدپذیر در مقیاس بزرگ، با تبدیل انرژی پتانسیل و جنبشی آب به توان مکانیکی توربین و سپس انرژی الکتریکی، سهمی بنیادین در پایداری شبکه و کاهش انتشار دارد. مزیت اصلی آن انعطافپذیری عملیاتی، ظرفیت ذخیرهسازی (بهویژه در نیروگاههای مخزنی و تلمبهذخیرهای) و قابلیت ارائهٔ خدمات جانبی شبکه است. این متن ضمن تبیین مبانی فیزیکی و انواع فناوریها، به کارکردهای شبکهای، طراحی مهندسی، ملاحظات هیدرولوژیک و محیطزیستی، اثرات تغییر اقلیم، روشهای کاهش اثر، اقتصاد پروژه و روندهای نو مانند بازتوانی توربینها، دیجیتالسازی و یکپارچهسازی با خورشید/باد میپردازد.
۱) مبانی فیزیکی و اصول تبدیل انرژی
اصل کارکرد برقآبی بر پایهٔ رابطهٔ P = ρ g Q H η است؛ که در آن ρ چگالی آب، g شتاب گرانش، Q دبی عبوری، H هد خالص (اختلاف ارتفاع مؤثر) و η بازده کل زنجیره (توربین–ژنراتور–مبدلها) است. بهطور معمول بازده توربینهای مدرن در نقطهٔ نامی میتواند به بیش از ۹۰٪ برسد و بازده کل واحد به ۸۵–۹۰٪ نزدیک شود. انرژی ذخیرهشدهٔ یک مخزن نیز با تقریب E = ρ g V H η سنجیده میشود که V حجم آب قابل استفاده است؛ این انرژی به واحد مگاواتساعت با تقسیم بر ثابت تبدیل انرژی محاسبه میشود.
انتخاب نوع توربین تابع هد و دبی است: فرنسیس برای محدودهٔ وسیع هد متوسط، پلتون برای هدهای بالا با دبی کم و کاپلان/پروپلر برای هدهای پایین با دبی زیاد بهکار میروند. طراحی هیدرولیک کانالها و مسیر مکش (Draft Tube)، کنترل کاویتاسیون و ارتعاشات و نیز انتخاب ژنراتور سنکرون یا دوسوخته با نیازهای شبکه باید همزمان بهینه شوند.
۲) انواع نیروگاههای برقآبی و ویژگیها
طبقهبندی اصلی شامل نیروگاههای مخزنی (Reservoir)، «رودگذری/جریانروزی» (Run-of-River) و سیستمهای تلمبهذخیرهای (Pumped Storage) است. علاوهبر این، نیروگاههای کوچک و خردبرقآبی (Small/Mini/Micro) و سامانههای هیدروکینتیک رودخانهای/جزرومدی نیز به سبد فناوری افزوده شدهاند. جدول زیر نمایی فشرده از ویژگیها، مزایا و محدودیتها ارائه میدهد.
نوعوابستگی به مخزن/هدمزایاچالشهاکاربرد شاخص
| مخزنی | مخزن بزرگ، هد متوسط–بالا | ذخیرهسازی انرژی، مدیریت سیلاب/آب، انعطافپذیری بالا | جابجایی رسوب، تبخیر، اثرات اکولوژیک/اجتماعی | تولید پایه و اوج، چندمنظوره (کشاورزی/شرب/کنترل سیلاب) |
| جریانروزی | بدون مخزن یا مخزن کوچک | اثر مخزنی کم، زمان ساخت کوتاه، هزینهٔ پایینتر | نوسان توان با دبی رود، نیاز به مدیریت جریان زیستمحیطی | رودخانههای پایدار، اتصال محلی/منطقهای |
| تلمبهذخیرهای | دو مخزن، چرخهٔ پمپاژ–تولید | ذخیرهٔ حجیم، خدمات جانبی، تعادلدهی به خورشید/باد | CAPEX بالا، نیاز به سایت مناسب، راندمان چرخهای ۷۵–۸۰٪ | متعادلسازی شبکه، پیکسایی، خدمات تنظیم فرکانس |
| کوچک/خرد | هد/دبی متغیر، زیرساخت سبک | بومیسازی، دسترسی روستایی، زمان ساخت کوتاه | توان محدود، حساس به هیدرولوژی فصلی | برقرسانی غیرمتمرکز، ریزشبکهها |
| هیدروکینتیک | بدون هد؛ انرژی جریان/جزرومد | بدون سد، نصب ماژولار | چگالی توان کم، دوام و نگهداشت چالشبرانگیز | کانالها/جریانهای تند، سایتهای جزرومدی |
۳) کارکرد شبکهای و خدمات جانبی
نیروگاههای برقآبی علاوه بر انرژی، خدمات جانبی حیاتی ارائه میکنند: تنظیم فرکانس و توان راکتیو، ذخیرهٔ گردان، راهاندازی بدون شبکه (Black Start) و پاسخ سریع به نوسانات تولید تجدیدپذیر. نیروگاههای تلمبهذخیرهای با تبدیل برق ارزانِ خارج از پیک به انرژی پتانسیل و بازتولید آن در اوج مصرف، شکاف زمانی تولید–تقاضا را پر میکنند. ترکیب نیروگاه مخزنی با مزرعهٔ خورشیدی/بادی (هیبرید) میتواند پروفیل بار شبکه را هموار و راندمان بهرهبرداری از مخزن را افزایش دهد.
۴) طراحی مهندسی، مصالح و کنترل
انتخاب آرایش سازهای (سدهای وزنی، قوسی، سنگریزهای با هستهٔ رسی)، مصالح، زهکشی و آرماتوربندی تابع ژئوتکنیک و لرزهخیزی سایت است. در مدار آبی، طراحی Intake و سازههای رسوبگیر، تونل/کانال انتقال، شیرآلات و دریچهها، شفت توربین و مسیر مکش با هدف کاهش افت هیدرولیکی و کاویتاسیون انجام میشود. در سامانههای کنترل، گاورنر دیجیتال، حفاظت ژنراتور، سیستم تحریک، رلههای حفاظتی و اتوماسیون نیروگاه با استانداردهای شبکه یکپارچه میشوند. بازتوانی (Repowering) شامل تعویض Runner، ارتقای راهگاهها، و افزودههای دیجیتال مانند پایش وضعیت (Condition Monitoring) و نگهداری پیشبینانه، میتواند چندین درصد به توان و راندمان بیفزاید و عمر مفید را تمدید کند.
۵) هیدرولوژی، تغییر اقلیم و تابآوری
رژیم بارش–رواناب و برف–ذوب اساس طراحی و بهرهبرداری برقآبی است. تغییر اقلیم میتواند با تغییر الگوی بارش، افزایش فراوانی رخدادهای حدی (خشکسالی/سیلاب) و تغییر دمای آب، تولید و ایمنی را متاثر کند. تحلیل سناریویی با مدلهای هیدرولوژیک، بهروزرسانی منحنیهای فرمان بهرهبرداری، افزایش انعطافپذیری مخزن، مدیریت فعال رسوب و همافزایی با منابع متناوب، محورهای ارتقای تابآوری هستند. برای پروژههای جدید، ارزیابی اقلیمیِ چرخهٔ عمر و طراحی سازگار با آینده (Climate-Resilient Design) به الزامات فنی اضافه شده است.
۶) اثرات محیطزیستی و اجتماعی و راهکارهای کاهش
مداخلات رودخانهای میتواند بر اکوسیستمها، شیلات، کیفیت آب، رسوبگذاری پاییندست و جابجایی جوامع اثر بگذارد. ابزارهای کاهش اثر شامل تعیین/رعایت جریانهای زیستمحیطی، گذرگاه ماهی (Fishways/Fish Ladders)، توربینهای دوستدار ماهی، مدیریت حرارتی/کیفی آب، برنامههای رسوبشویی/Flushing و Sediment Bypass، طراحی مجدد خط ساحلی مخزن و برنامههای مشارکت و جبران اجتماعی است. در برخی مخازن گرمسیری، انتشار متان از تجزیهٔ زیستتوده غوطهور میتواند قابل توجه باشد؛ پاکسازی مخزن پیش از آبگیری، مدیریت سطح آب و تهویهٔ عمقی میتواند انتشار را کاهش دهد. در پروژههای جریانروزی با footprint کمتر، رعایت حداقل دبی و اتصال زیستگاهی اهمیت مییابد.
اثرمکانیسمابزار کاهش/جبران
| اختلال در مهاجرت ماهی | سد/توربین | گذرگاه ماهی، توربین دوستدار ماهی، زمانبندی رهاسازی |
| کاهش رسوب پاییندست | بهدامافتادن رسوب در مخزن | Flushing برنامهریزیشده، Bypass، تزریق رسوب |
| تغییر کیفیت آب | لایهبندی حرارتی/اکسیژنی مخزن | خروجی چندسطحی، هوادهی، مدیریت دمای تخلیه |
| انتشار متان | تجزیهٔ مادهٔ آلی | پاکسازی پیش از آبگیری، تهویهٔ عمقی، مدیریت سطح |
| جابجایی اجتماعی | آبگیری مخزن | مشاورهٔ مشارکتی، جبران منصفانه، برنامه اسکان مجدد |
۷) اقتصاد، هزینه و بازار
هزینهٔ سرمایهای نیروگاههای برقآبی تابع مقیاس، زمینشناسی، راههای دسترسی، و الزامات محیطزیستی است. پروژههای مخزنی بزرگ سرمایهبر اما طولعمر مفید بسیار بالایی دارند و هزینهٔ برق سطحی (LCOE) آنها در بهرهبرداری پایدار رقابتی است. تلمبهذخیرهایها درآمد را از طریق آربیتراژ انرژی، خدمات جانبی و قابلیت اطمینان شبکه کسب میکنند. در مقابل، پروژههای کوچکتر با CAPEX کمتر اما تولید محدود، برای ریزشبکهها و برقرسانی روستایی مناسباند. بازتوانی نیروگاههای موجود اغلب نسبت سود-بههزینه مطلوبتری از ساخت پروژهٔ جدید دارد، زیرا زیرساختهای اصلی (سد، مسیر آب، خطوط) موجود است و با تعویض تجهیزات، توان و راندمان افزایش مییابد.
۸) ایمنی سد و مدیریت ریسک
ایمنی سدها مستلزم پایش مستمر تغییرشکلها، تراوش، فشار تکیهگاهها و لرزهها، بازبینیهای دورهای و بهروزرسانی معیارهای پایداری سازهای با استانداردهای روز است. برنامهٔ مدیریت شرایط اضطراری (EAP)، سامانههای هشدار سیلاب، نگهداری دریچههای تخلیه و آموزش بهرهبرداران و جوامع پاییندست، عناصر کلیدی مدیریت ریسک هستند. در واحدهای تلمبهذخیرهای، یکپارچگی الکتریکی و هیدرولیکی سیکل پمپاژ–تولید و حفاظت در برابر پدیدههای گذرا (Water Hammer) حیاتی است.
۹) روندهای نو و نوآوریها
گذار به تلمبهذخیرهایهای «حلقهبسته» (Closed-Loop) با مخازن جدا از رودخانه برای کاهش اثرات رودخانهای، توربینهای دوستدار ماهی، Runnerهای پرکارای قابلتنظیم، دریچههای کمتلاطم، دیجیتالتوین و بهینهسازی بلادرنگ بهرهبرداری، و ادغام نیروگاههای رودگذری با خورشید/باد و باتری برای هموارسازی تولید از روندهای غالب هستند. در مقیاس کوچک، توربینهای کانالی پرتابل و سهولت نصب برای برقرسانی سریع در حال پیشرفتاند.
۱۰) جمعبندی
برقآبی با ترکیب کارایی بالا، عمر طولانی و انعطاف عملیاتی، ستون مهمی از گذار انرژی کمکربن باقی میماند. بااینحال، آیندهٔ آن به طراحی سازگار با اقلیم، مدیریت هوشمند رسوب، حفاظت اکوسیستمها، مشارکت جوامع، و یکپارچهسازی با سایر تجدیدپذیرها و ذخیرهسازها گره خورده است. تمرکز بر بازتوانی داراییهای موجود، توسعهٔ تلمبهذخیرهای حلقهبسته، و بهرهگیری از ابزارهای دیجیتال، مسیر دستیابی به ظرفیت بیشتر، تابآوری شبکه و کاهش هزینهٔ سامانه را هموار میکند.
واژگان کلیدی
برقآبی مخزنی، جریانروزی، تلمبهذخیرهای، توربین فرنسیس/پلتون/کاپلان، هد و دبی، کاویتاسیون، بازتوانی، جریان زیستمحیطی، گذرگاه ماهی، مدیریت رسوب، متان مخزن، دیجیتالتوین، خدمات جانبی شبکه، Black Start، هیبرید هیدرو–خورشید/باد.

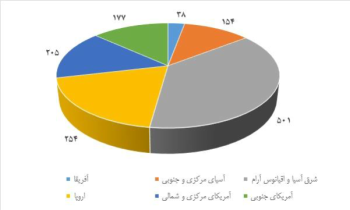

ظرفيت نصب برقابی در مناطق مختلف جهان در سال 2020

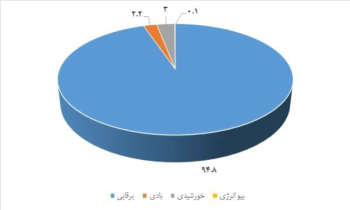

سهم ظرفيت نصب هريک از فنآوری هاي تجديدپذير ايران در سال 2020

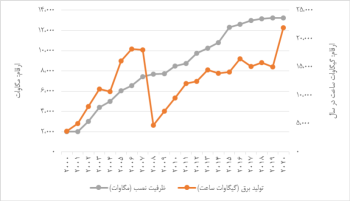

توليد برق و ظرفيت نصب نيروگاه هاي برقابي ايران
